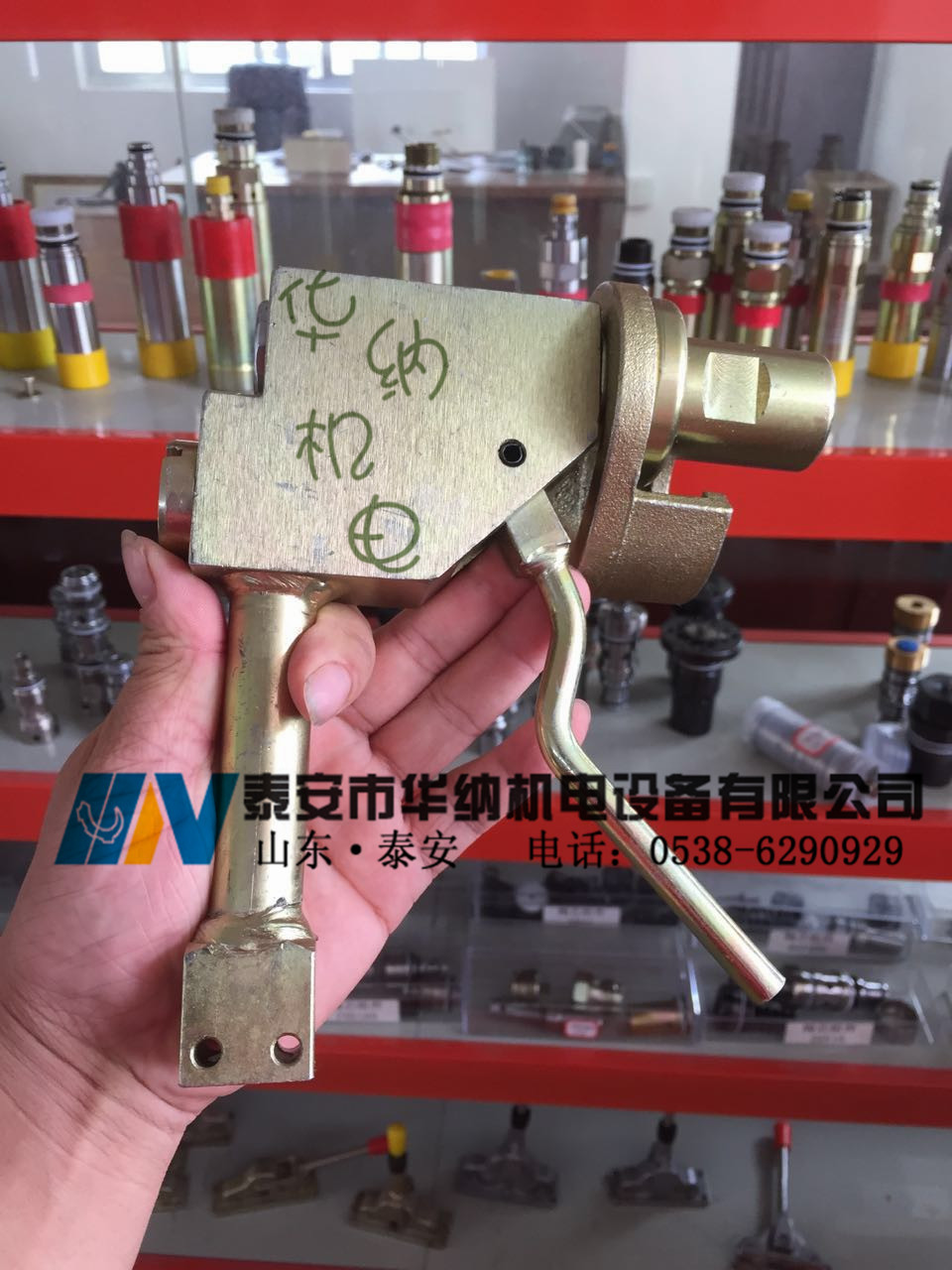

测压注液枪

产品名称：测压注液枪，微表式注液枪，带压力表注液枪

型号：DZ-Q2，DZ-Q3，DZ-Q1型

用途：泰安市华纳机电设备有限公司生产的测压注液枪主要适用于煤矿单体液压支柱的注液和压力检测。测压注液枪其特点是：⑴利用向支柱内充液的方式测定支柱内液体的压力，可以使支柱内的液体一滴不泄；压力一点不降，有效的保证了支护的安全；⑵能自动排气，一次充液测压成功，操作非常方便；⑶结构简单、密封件少，性能可靠；⑷体积小、重量轻、携带方便。

测压注液枪技术指标：

⑴量程：0～25Mpa；0-60MPa;(用户定货时请注明所需量程)，⑵显示方式：微表式（航空专用表）；⑶精度：2.5FS；⑷重量：1.3㎏。

结构

1.阀体2压力表3操作手把4卸压螺堵5卸载阀6卸压顶杆7注液管8锁紧套9供液顶杆10.隔离套11.供液阀座12.供液管等组成。

工作原理

把初撑力注液枪插入三用阀体上,上紧卡牢锁紧套,内握操作手把,驱动供液顶杆,打开供液单向阀,高压液一路供压力表,一路经高压释放装置上腔斜孔、注液管、三用阀注入支柱下腔体,迫使支柱活柱体升高,当支柱上端头与顶梁接触,紧贴顶板,视压力表指数大小;若压力达到本工作面规定顶板压力时,速停止供液,瞬间外推手把,驱动卸压顶杆,打开卸压单向阀,高压液经释放孔排出,枪内压力为零,顺利取枪
